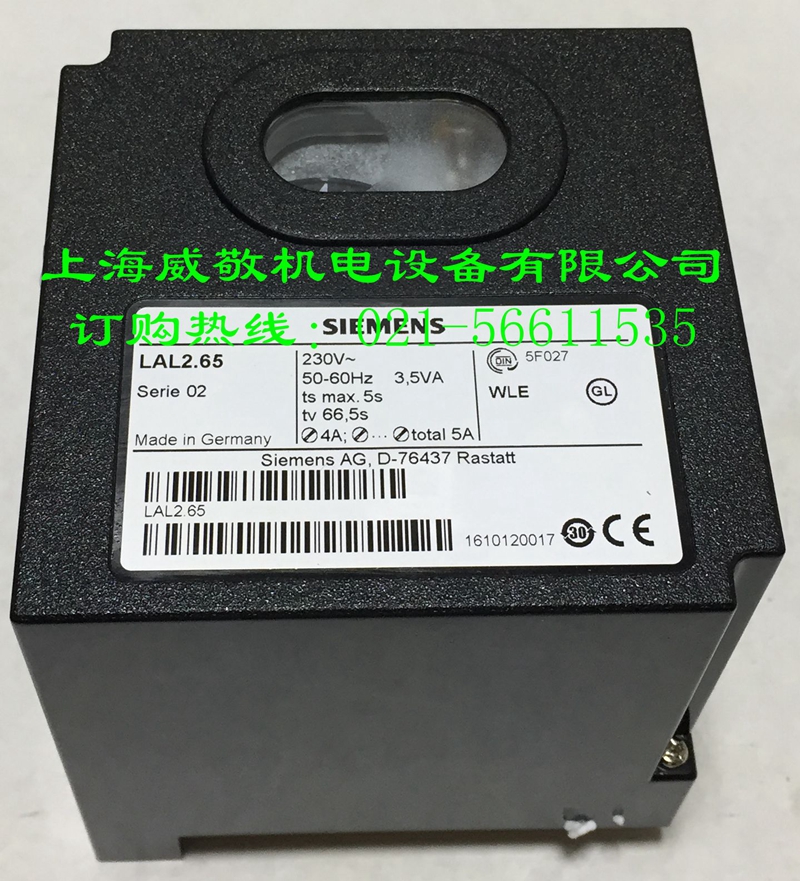

德國SIEMENS原裝進口西門子程控器控制器LAL2.65船用陸用正品
德國西門子原裝進口燃燒器控制器LAL1.25、LAL2.25、LAL3.25、LAL2.65
在線路中連接安全極限溫控器(手動復位) (例如?SB?)
遠程復位
當遠程復位按鈕?EK2?被連到接線柱21和
- 接線柱3時: 只有遠程復位作用
- 接線柱1時: 遠程緊急關閉和遠程復位作用
LAL1…: 需要的開關容量
- 開關設備連接接線柱4和 5 (參考?技術資料?)
LAL2... / LAL3... / LAL4...: 需要的開關容量
- 開關設備連接接線柱12?LP? (參考?技術資料?)
- ?LP? (參考?技術資料?)
當使用連接, 燃燒器裝置上其他開關設備的監測觸點連接如下
- 接線柱4或5 在啟動前觸點必須是閉合的， 否則不能啟動或關閉
- 接線柱12 (不包含LAL1...) ? 啟動前觸點必須是閉合的，否 則不能啟動
- 接線柱14 (不包含LAL1...) ? 觸點必須不遲于啟動前閉合?t3? 或 ?t3′?
必須保持關閉直到控制關閉，否則鎖定
最大電流, 參考?技術資料?
?Z?連接接線柱15， ? t3′?和?t3n?
?BV...?連接接線柱20, 參考?接線實例?
當使用沒有風門擋板的時候, 或沒有監測的風門擋板LAL…, 接線柱8必須與接線柱6連接
接線?B? 清晰的標注LAL…下面
當接線?B?符合, LAL... 運行時發生火焰丟失會啟動鎖定.需要重新啟動，
允許的探測器電纜長度, 參考 ?火焰監測?
|
